Connaissances préalables
Le débit d'un fluide est le rapport entre une quantité (masse ou volume) et le temps mis par son écoulement.1 - Notion de débit :
On veut vidanger une piscine de 20 m3 en 3 heures.
Calculez le débit utile en m3/h, en m3/s et en l/s.
La débit nécessaire sera Q = 20/3 = 6,66 m3/h
ou 6,66/3600 = 0,00185 m3/s
ou 1,85 litre/s (y a 1000 litres dans 1 m3)
2 - Vitesse d'écoulement :

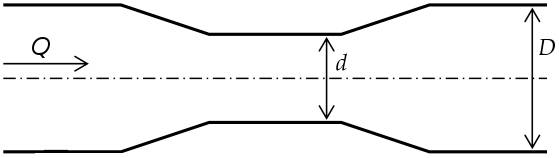

La vitesse V d'un fluide est égal au rapport entre le débit Q et la section S du tuyau dans lequel le fluide s'écoule.
3 - Unités de pression : le mCE et le Pa
Dans le domaine de l'écoulement des fluides, les unités utilisées sont :
→ le mcE (mètre colonne d'eau - 1 mCE=9810 Pa)
→ Le Pascal (1 Pa = 1 N/m2).

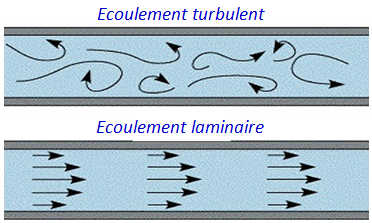

4 - Ecoulement laminaire ou turbulent :
Dans le domaine de l'écoulement des fluides, un écoulement peut être laminaire ou turbulent.
A vitesse faible un fluide s'écoule de façon laminairre, c'est à partir d'une certaine vitesse (donc lorsque le débit augmente) que l'écoulement va devenir turbulent.

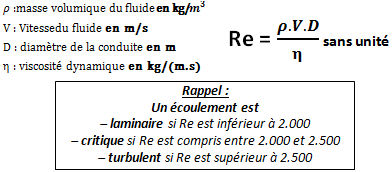

Le nombre de Reynolds :
Le nombre de Reynolds permet de déterminer si un écoulement est laminaire ou turbulent.
